El circuito de las luces de freno parece sencillo hasta que deja de funcionar: a veces el problema está en un fusible pequeño y barato, y otras veces en el interruptor del pedal, una masa defectuosa o un cable cortado. En este artículo explico cómo identificar el fallo con cabeza, dónde suele estar el fusible, cómo comprobarlo sin improvisar y qué señales indican que la avería va más allá de un simple recambio.
Lo esencial para resolver el fallo sin cambiar piezas a ciegas
- Si no se encienden todas las luces de freno, el fusible es una posibilidad, pero no la única.
- En muchos coches el valor habitual del fusible está entre 10 A y 15 A, aunque depende del fabricante.
- Si el fusible se quema de nuevo al pisar el pedal, casi siempre hay un corto, humedad o un interruptor defectuoso.
- Cuando falla solo una luz, suele apuntar más a bombilla, portalámparas o masa que al fusible.
- Un fusible debe sustituirse por otro del mismo amperaje y tipo; subir el valor es un error.
- Si el coche lleva LEDs, centralita de carrocería o instalación de remolque, el diagnóstico cambia bastante.
Qué hace el fusible dentro del circuito de freno
Yo empiezo por lo básico: el fusible protege el circuito de las luces de freno frente a una sobreintensidad. Si aparece un consumo anómalo, se abre para evitar que el cableado se caliente, se dañe la instalación o aparezcan problemas mayores. Es una pieza de sacrificio, no un componente que “arregle” la avería.
En un turismo normal, ese fusible alimenta las luces traseras que se encienden al pisar el pedal y, en algunos modelos, también la tercera luz de freno. En coches más modernos, la señal puede pasar por la centralita de carrocería, así que no siempre vas a encontrar un esquema tan simple como “fusible directo y bombilla directa”. Por eso yo no daría por hecho que el fallo está en el fusible solo porque las luces dejaron de funcionar.
La regla práctica es clara: si el fusible se funde, algo está pidiendo más corriente de la que debería. Cambiarlo y seguir circulando sin averiguar la causa solo compra tiempo, no solución. Con esa idea clara, lo siguiente es localizarlo bien, porque ahí suele empezar el error.
Dónde suele estar y cómo identificarlo
La caja de fusibles puede estar en el interior, bajo el salpicadero, en el lateral del tablero, en la guantera o en el vano motor. En algunos vehículos también hay una segunda caja en la parte trasera, especialmente cuando la instalación eléctrica está muy repartida. Yo siempre recomiendo mirar la tapa de la caja y el manual del coche antes de tocar nada: no todos los fabricantes etiquetan el circuito con la misma palabra.
Según el modelo, el circuito puede aparecer como STOP, BRAKE, STP o incluso con abreviaturas poco intuitivas. En ciertos coches, el fusible de las luces de freno comparte zona con otros elementos de señalización, y en otros el esquema está gobernado por la centralita. Eso significa que no basta con buscar una etiqueta literal; hay que leer el diagrama y confirmar qué protege cada posición.
El amperaje también da pistas. En muchos turismos encontrarás fusibles de 10 A o 15 A para este tipo de circuito, pero el valor exacto depende del fabricante y del diseño de la instalación. Yo aquí soy muy estricto: nunca hay que poner uno de mayor amperaje “para salir del paso”. Si el original es de 10 A, debe sustituirse por uno de 10 A.
Cuando el acceso está muy escondido, merece la pena usar una linterna y una pinza extractora, no destornilladores ni improvisaciones. A partir de ahí ya toca distinguir si el problema es realmente eléctrico o si está simulando serlo.
Cómo distinguir un fusible quemado de otra avería
La clave está en observar qué falla exactamente. Si fallan las dos luces de freno y la tercera también, el fusible, el interruptor del pedal o la alimentación general del circuito suben mucho en la lista. Si solo falla un lado, normalmente el sospechoso es otro. Yo suelo ordenar el diagnóstico así:
| Síntoma | Lo que suele indicar | Qué reviso primero |
|---|---|---|
| No enciende ninguna luz de freno | Fusible, interruptor del pedal o falta de alimentación | Fusible, conector del pedal y continuidad del circuito |
| Falla solo una luz trasera | Bombilla, portalámparas, masa o conector | Lámpara, casquillo y oxidación |
| El fusible salta al pisar el freno | Corto en cableado, humedad o interruptor dañado | Zona del maletero, pedal y ramales cercanos |
| Funciona a ratos | Falso contacto, vibración, masa deficiente | Conectores, cables flexibles y pines sulfatados |
| Hay aviso en cuadro o fallan otras funciones | Posible gestión electrónica o módulo de carrocería | Diagnóstico con escáner y esquema eléctrico |
Hay un detalle que mucha gente pasa por alto: en coches con bombillas LED o con conversiones no homologadas, el síntoma puede confundir más de lo que ayuda. El LED consume poco, pero una mala adaptación puede provocar avisos, errores o comportamientos raros sin que el fusible sea el culpable principal.
Cómo comprobarlo y sustituirlo sin cometer errores
Yo seguiría este orden, porque reduce mucho el riesgo de cambiar piezas por intuición:
- Apaga el coche y saca la llave o desconecta el contacto.
- Localiza el esquema de la caja de fusibles y confirma qué posición protege las luces de freno.
- Extrae el fusible con la pinza adecuada.

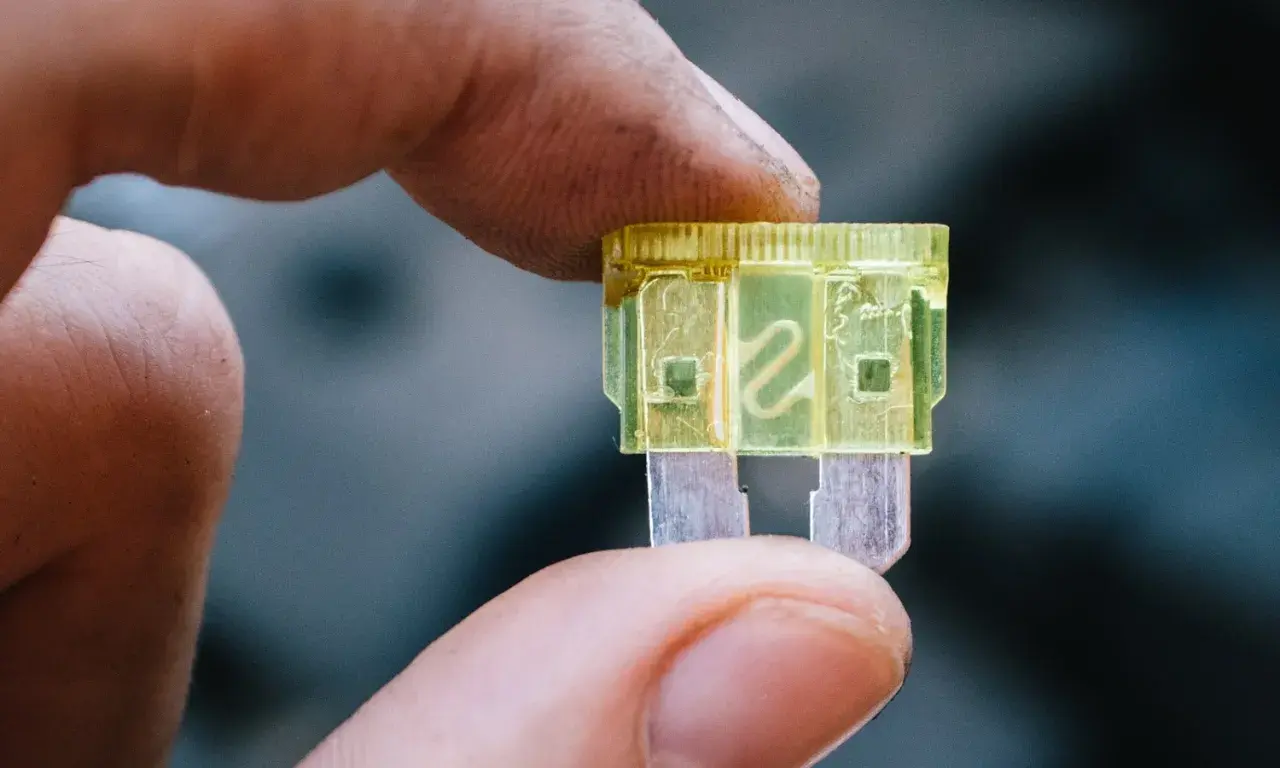

- Inspecciona el puente metálico interior: si está roto o ennegrecido, está fundido.
- Si tienes multímetro, comprueba continuidad para no fiarte solo de la vista.
- Instala uno nuevo del mismo amperaje y del mismo formato físico.
- Prueba el pedal varias veces y verifica también la tercera luz de freno.
Si no tienes un repuesto idéntico, yo preferiría esperar antes que montar cualquier cosa “parecida”. En fusibles de automoción, el formato importa tanto como el amperaje: mini, micro, estándar o de perfil bajo no son intercambiables a lo bruto. Y si el coche vuelve a fallar al instante, ahí ya no estamos ante un simple reemplazo, sino ante un problema de fondo.
También conviene mirar el entorno. Un fusible recién puesto que dura segundos suele delatar un cable rozado, un conector mojado, una bombilla mal instalada o un interruptor del pedal que no está conmutando bien. Cambiar el fusible tres veces no arregla ese escenario; solo confirma que existe una sobrecarga real.
Por qué vuelve a fundirse después del cambio
Cuando el fusible nuevo cae otra vez, yo pienso en una de estas causas antes que en la pieza en sí:
- Cableado pellizcado en el portón trasero, cerca de bisagras o pasacables.
- Humedad o corrosión en los portalámparas traseros o en un conector sulfatado.
- Interruptor del pedal desajustado, roto o con retorno irregular.
- Bombilla incorrecta o instalación de LED mal resuelta.
- Adaptación de remolque o enganche aftermarket que ha alterado el circuito.
- Masa defectuosa, que obliga a la corriente a buscar caminos raros.
El caso típico en taller es bastante reconocible: el coche enciende todo bien hasta que pisas el freno, y entonces el fusible desaparece. Eso me hace sospechar de un corto que solo aparece con la señal de frenado o de un contacto que se cierra donde no debe cuando entra en juego el interruptor. Si además el coche lleva años con vibraciones, agua en el maletero o reparaciones eléctricas previas, el margen de sorpresa se reduce mucho.
En vehículos modernos, además, no siempre conviene obsesionarse con el propio fusible. A veces el problema está en la gestión electrónica del sistema, y ahí un lector de averías o un esquema del fabricante ahorra más tiempo que seguir cambiando piezas pequeñas.
Cuánto cuesta arreglarlo en España y cuándo dejarlo en taller
Los precios pueden variar bastante según ciudad, modelo y acceso a la caja de fusibles, pero para orientarse en España yo usaría estas referencias:
| Intervención | Coste orientativo | Comentario práctico |
|---|---|---|
| Fusible de recambio | 0,50 € a 5 € | Suele venderse en packs y el coste es mínimo |
| Interruptor del pedal de freno | 10 € a 60 € | Más barato en aftermarket, más caro en recambio original |
| Bombilla o portalámparas | 2 € a 20 € | Sube si es un conjunto LED o una pieza integrada |
| Diagnóstico básico en taller | 30 € a 80 € | Útil cuando el fusible se quema repetidamente |
| Reparación de cableado o masa | 60 € a 180 € o más | Depende de lo escondido que esté el fallo |
Yo llevaría el coche a un taller en tres casos: cuando el fusible se vuelve a fundir, cuando no localizo el circuito con claridad, o cuando el fallo afecta también a otras funciones como el arranque, el bloqueo de la palanca o el control de crucero. En esas situaciones, seguir probando sin método suele salir más caro que una diagnosis bien hecha.
Si el problema es realmente un fusible aislado y accesible, la reparación es de las más baratas que existen en un coche. Si detrás hay cableado dañado, humedad o electrónica de carrocería, el presupuesto cambia de liga. Esa diferencia es precisamente la que conviene detectar pronto.
Lo que reviso antes de volver a circular
Antes de dar el asunto por cerrado, yo haría estas comprobaciones finales:
- Confirmar que se encienden las dos luces traseras y, si la lleva, la tercera luz de freno.
- Verificar el funcionamiento con el coche parado y también con las luces encendidas.
- Mirar si hay humedad en el piloto trasero o restos de corrosión en los pines.
- Comprobar que el nuevo fusible tiene el mismo amperaje que el original.
- Observar si el problema aparece al mover el portón, el mazo de cables o el pedal.
Si el fusible nuevo dura poco, yo no seguiría probando al azar: hay que buscar el corto con método, porque insistir con piezas de mayor amperaje solo tapa el síntoma y puede abrir la puerta a una avería más seria. En este sistema, la solución limpia casi siempre es la misma: localizar la causa real, corregirla y confirmar que las luces de freno quedan estables en todas las condiciones.
