La duda de dónde va el filtro de partículas se aclara mejor cuando miras el coche como un sistema de escape completo, no como una pieza suelta. En estas líneas explico su ubicación real, cómo cambia entre diésel y gasolina de inyección directa, cómo identificarlo sin desmontajes inútiles y qué señales te avisan de que ya no está trabajando como debe.
Lo esencial para ubicarlo y entender su función
- En la mayoría de los diésel, el filtro va en la línea de escape, muy cerca del motor, después del turbo y antes del silencioso.
- En gasolina de inyección directa existe el GPF, que también se coloca en el escape, normalmente cerca del catalizador.
- Su posición busca que alcance temperatura suficiente para regenerarse; si va demasiado lejos del motor, tarda más en calentarse.
- Un testigo encendido, pérdida de potencia y consumo más alto suelen apuntar a saturación, aunque a veces el problema está en un sensor.
- Una sustitución puede rondar 800-1.000 euros más mano de obra; una limpieza o recuperación suele ser bastante más barata si la cerámica sigue sana.
La ubicación habitual en un coche moderno
En un turismo actual, el filtro de partículas no suele estar escondido por capricho. Va integrado en la línea de escape y, en muchos diésel, se coloca después del turbo y del catalizador de oxidación, muy cerca del motor para aprovechar mejor el calor de los gases.
En la práctica, eso significa que muchas veces lo verás como un cuerpo metálico algo más ancho que el resto del tubo, con escudos térmicos y sensores alrededor. Yo suelo fijarme primero en la continuidad del escape: desde el colector, pasando por el turbo, hasta el tramo donde aparece ese módulo más voluminoso.
| Tipo de vehículo | Ubicación habitual | Qué implica para ti |
|---|---|---|
| Diésel moderno | Muy cerca del motor, en la línea de escape, después del turbo | Alcanza temperatura antes y facilita la regeneración |
| Gasolina de inyección directa | También en el escape, normalmente junto al catalizador | La pieza puede ir más integrada y ser menos visible desde arriba |
| Furgonetas y vehículos industriales | En el escape o bajo el chasis, según el empaquetado del modelo | El acceso mejora o empeora según el diseño, no por la función del filtro |
Esa base cambia un poco según el motor, y ahí está la primera diferencia importante.
Cómo cambia según el tipo de motor
Yo suelo separar este tema por arquitectura, porque el mismo concepto no se monta igual en un diésel que en un gasolina. El nombre cambia, la estrategia de regeneración también, y el acceso del mecánico puede ser muy distinto.

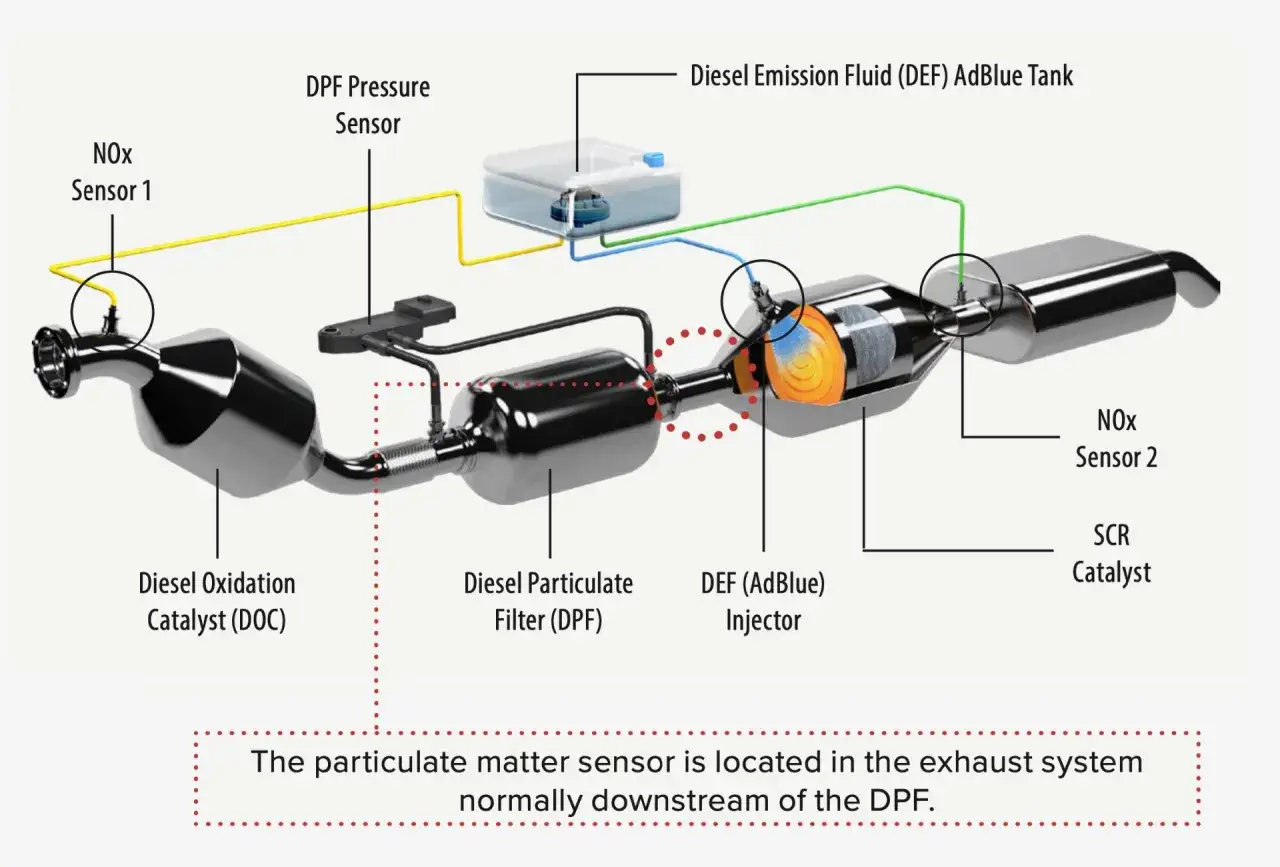

Diésel
En diésel hablamos de DPF o FAP, y su sitio más común es el escape, muy cerca del turbo. Esa colocación ayuda a que el sistema conserve temperatura suficiente para quemar el hollín acumulado. El RACE lo resume de forma muy útil: suele ir debajo del coche, cerca del motor y antes del tubo de escape.
En este tipo de motor, la cercanía térmica no es un detalle menor. Si el filtro tarda demasiado en calentarse, la regeneración se vuelve más difícil y la carbonilla se acumula antes.

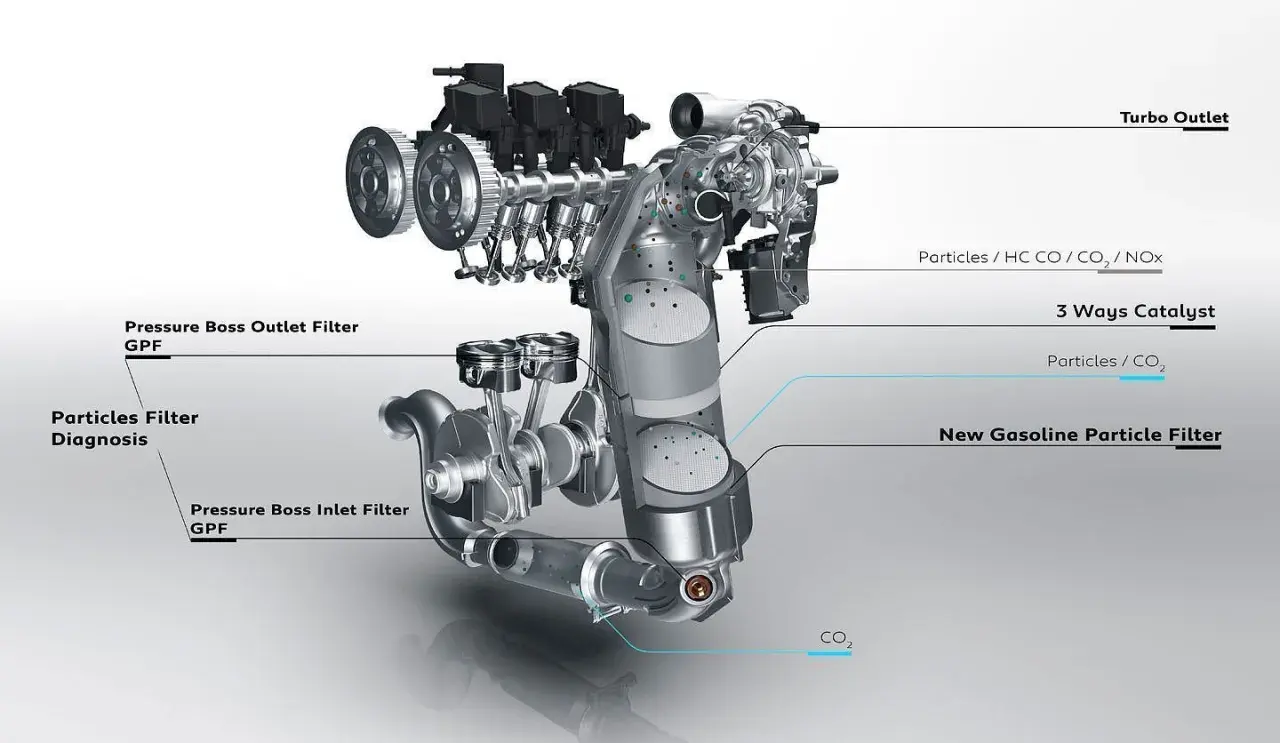

Gasolina de inyección directa
En gasolina de inyección directa aparece el GPF, también llamado filtro de partículas de gasolina. Corning explica que esta tecnología parte del mismo principio que el DPF, pero adaptada a las partículas finas generadas por los motores gasolina de inyección directa. Aquí la colocación también va en el escape, normalmente muy cerca del catalizador.
La diferencia práctica es clara: en gasolina, el conjunto puede ir aún más integrado y pasar más desapercibido. Por eso mucha gente cree que su coche no lleva filtro de partículas cuando en realidad sí lo lleva, solo que está mejor escondido dentro del escape.
Lee también: Suspensión adaptativa - ¿Vale la pena? Guía completa
Furgonetas y vehículos de trabajo
En furgonetas, campers y algunos vehículos de reparto, la disposición puede ir más baja y accesible desde el chasis. El motivo es simple: el espacio del vano motor y la gestión del calor obligan a reubicar componentes. La función sigue siendo la misma, pero el acceso cambia bastante.
Con esa arquitectura en mente, ya se puede localizar la pieza sin desmontar media línea de escape.
Cómo localizarlo sin desmontar nada
Si quieres ubicarlo con criterio, empieza en frío y con el coche bien aparcado. No hace falta levantar media mecánica: basta con seguir la lógica del escape y mirar algunos detalles muy concretos.
- Consulta el manual. Es la forma más directa de saber si tu coche lleva DPF, FAP o GPF y si está junto al motor o más abajo.
- Sigue la línea del escape. Desde el motor hacia atrás, busca un cuerpo más grande que el tubo normal, con forma de cartucho metálico o cilindro robusto.
- Observa los sensores. Si ves cables o tubitos finos conectados antes y después del filtro, probablemente estás delante del sensor de presión diferencial o de sondas térmicas.
- Busca un escudo térmico. Muchos fabricantes protegen esa zona porque trabaja a temperaturas muy altas.
- No lo confundas con el catalizador. A veces van tan cerca que parecen una sola pieza, sobre todo en motores gasolina de inyección directa.
| Pista visual | Qué suele indicar |
|---|---|
| Cuerpo metálico más ancho que el tubo | Posible filtro de partículas o conjunto catalizador-filtro |
| Dos tomas finas de presión | Sensor de presión diferencial asociado al DPF |
| Muy cerca del turbo o del catalizador | Montaje pensado para alcanzar temperatura rápido |
| Integrado y poco visible desde arriba | Arquitectura compacta, frecuente en gasolina moderna |
La ubicación importa porque determina cómo se calienta, cómo se regenera y hasta qué punto el coche tolera trayectos cortos sin saturarse.
Por qué la posición importa tanto para regenerarlo
No todos los filtros de partículas trabajan igual aunque hagan la misma función. Uno montado muy cerca del motor se calienta antes y favorece la regeneración pasiva, mientras que otro más alejado sufre menos temperatura constante pero necesita más ayuda de la electrónica para alcanzar su punto de trabajo.
Según el RACE, algunos sistemas empiezan a regenerar cuando rondan el 40 % de saturación y pueden llevar el escape hasta unos 700 ºC durante un proceso breve. Traducido al uso real: si apagas el coche en mitad de una regeneración, dejas el trabajo a medias. Y si eso se repite muchas veces, el hollín se acumula mucho más rápido de lo que parece.
| Posición | Ventajas | Inconvenientes |
|---|---|---|
| Muy cerca del motor | Calienta antes y ayuda a regenerar mejor en trayectos cortos | Trabaja con más carga térmica y exige materiales muy resistentes |
| Más abajo en el chasis | Menor estrés térmico directo y, en algunos modelos, mejor acceso | Tarda más en alcanzar temperatura y depende más de la conducción sostenida |
Yo aquí soy bastante claro: si tu coche hace mucha ciudad, la ubicación y el tipo de trayecto pesan casi tanto como la propia pieza.
Señales de saturación y qué revisar primero
Cuando el filtro empieza a dar problemas, el coche suele avisar antes de dejarte tirado. El error más común es pensar que siempre está roto el filtro, cuando a veces el problema real está en una sonda, en la EGR o en una regeneración interrumpida una y otra vez.
| Síntoma | Lo que suele significar | Qué haría yo primero |
|---|---|---|
| Testigo del DPF o FAP encendido | Regeneración pendiente o saturación acumulada | Revisar uso reciente y no apagar el coche si está regenerando |
| Pérdida de potencia | El escape está ofreciendo demasiada resistencia | Leer averías y comprobar si ha entrado en modo protección |
| Consumo más alto | El motor está forzando estrategias de regeneración | Ver si hay trayectos cortos repetidos o aceite inadecuado |
| Testigo motor junto al del filtro | Puede haber un sensor defectuoso o un problema de gestión | Comprobar presión diferencial, temperatura y estado de la EGR |
| Olor fuerte o ventilador funcionando más de lo normal | Regeneración activa o incompleta | No cortar el proceso y evitar parar el motor si es posible |
No siempre el culpable es el filtro. Un sensor de presión diferencial, una sonda de temperatura o un termostato que mantiene el motor demasiado frío pueden impedir una regeneración correcta y hacerte creer que el DPF está muerto cuando todavía no lo está.
Cómo alargar su vida sin obsesionarte con él
La prevención aquí sale bastante más barata que cualquier reparación. Yo me quedo con cinco ideas muy prácticas: usar el aceite correcto, no interrumpir las regeneraciones, mover el coche con cierta regularidad por carretera, vigilar que el motor alcance su temperatura normal y no ignorar los avisos del cuadro.- Usa siempre el aceite con la homologación que pide el fabricante; en muchos motores con filtro de partículas conviene un lubricante de bajo contenido en cenizas.
- No apagues el motor cuando notes una regeneración en marcha.
- Si haces mucha ciudad, reserva cada cierto tiempo un trayecto continuo de 15 a 20 minutos para ayudar al sistema.
- Revisa que no haya fallos previos de inyección, EGR o temperatura del motor.
- No anules ni vacíes el filtro: además de ser una mala idea técnica, te deja sin un sistema pensado para proteger el escape y el motor.
En costes, el margen es enorme. Una sustitución puede situarse en torno a 800-1.000 euros más mano de obra en un coche medio, mientras que una recuperación o limpieza profesional puede bajar mucho esa factura; el RACE sitúa esa opción alrededor de 400 euros cuando la cerámica sigue en buen estado. Yo solo me plantearía esa vía si el taller confirma que no hay fisuras ni daño térmico en el monolito.
La comprobación rápida que yo haría antes de ir al taller
Si quisiera salir de dudas sin gastar de más, seguiría este orden: primero identificaría si el coche es diésel o gasolina de inyección directa, después seguiría visualmente el escape desde el motor hasta encontrar el cuerpo más voluminoso, y por último buscaría sensores o tubitos de presión alrededor. Esa combinación suele delatar la pieza sin necesidad de desmontar nada serio.
- Diésel: busca el DPF/FAP muy cerca del turbo o del catalizador.
- Gasolina de inyección directa: busca el GPF integrado o pegado al catalizador.
- Si el acceso es difícil, no significa que la pieza esté mal montada; muchas veces responde a temperatura y empaquetado del conjunto.
- Si persisten el testigo y la pérdida de fuerza, el siguiente paso no es forzar el coche, sino leer averías y revisar sensores.
Cuando entiendes dónde va montado y por qué ocupa ese sitio, deja de ser una pieza misteriosa y se vuelve mucho más fácil distinguir entre una simple regeneración pendiente, un sensor que miente y una avería de verdad en el filtro de partículas.
